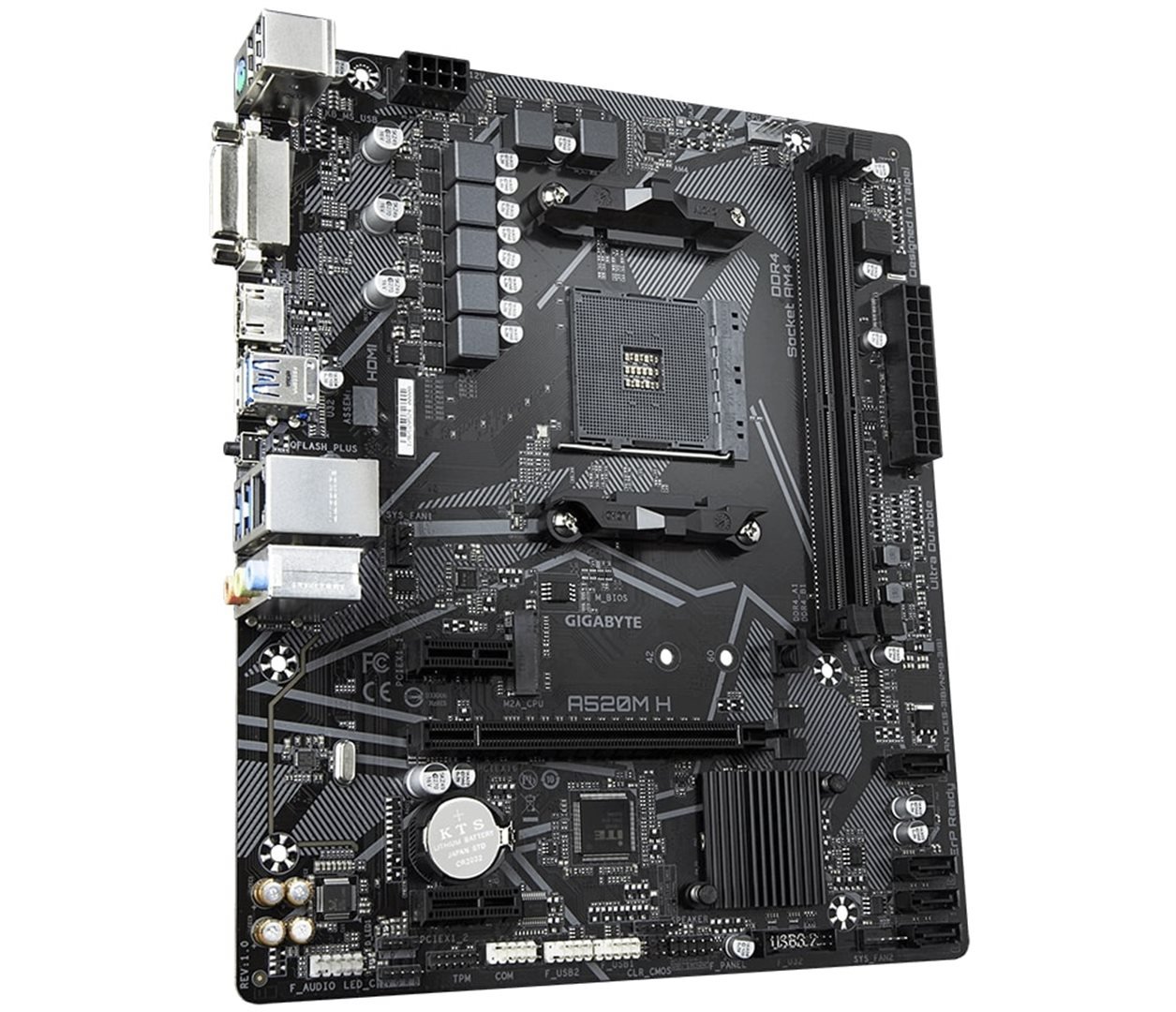

Gigabyte A520M H (rev. 1.0)

GIGABYTE A520M H (rev. 1.0)

AMD A520 Ultra Durable Motherboard with Pure Digital VRM Solution, GIGABYTE Gaming LAN with Bandwidth Management, PCIe 3.0 x4 M.2, RGB FUSION 2.0, Smart Fan 5, Q-Flash Plus, Anti-Sulfur Resistors Design

• Supports AMD Ryzen™ 5000 Series/ 3rd Gen Ryzen™ and 3rd Gen Ryzen™ with Radeon™ Graphics Processors
• Dvoukanálové ECC/ Non-ECC Unbuffered DDR4, 2 DIMM sloty
• 4+3fázové napájení Pure Digital VRM s MOSFETy s nízkým RDS(on)
• Ultra-Fast NVMe PCIe 3.0 x4 M.2 Connector
• Exkluzivní herní LAN GIGABYTE 8118 s řízením šířky pásma
• RGB FUSION 2.0 s podporou pásek s adresovatelnými LED a RGB LED
• Smart Fan 5 vybavený několika teplotními senzory, hybridními headery pro ventilátory s funkcí FAN STOP
• Q-Flash Plus Update BIOS bez nutnosti instalace procesoru, paměti a grafické karty
• Návrh s antisirnými rezistory

4+3fázové napájení Pure Digital VRM s MOSFETy s nízkým RDS(on)

Základní desky GIGABYTE řady UD využívají návrh s 4+3fázovým čistě digitálním napájením PWM + konstrukci s MOSFETy s nízkým RDS(on) pro podporu 3. generace procesorů AMD Ryzen™, protože nabízejí neuvěřitelně přesné napájení nejnáročnějších a nejcitlivějších komponent a stejně tak umožňují navýšení výkonu a maximální škálovatelnost hardwaru.

NVMe PCIe Gen3 x4 M.2 Connectors

Základní desky GIGABYTE se zaměřují na to, aby nadšencům, kteří chtějí maximalizovat potenciál své počítačové sestavy, poskytly technologii M.2.

Exkluzivní herní LAN Realtek 8118

Realtek 8118 LAN je vysoce výkonný a přátelský síťový čip pro hráče, který je vybaven automatickou alokací šířky pásma pro zajištění nejvyšší síťové priority pro hru či aplikaci. Může poskytnout uživatelům nejkomplexnější funkce a nejrychlejší a nejplynulejší zážitky z připojení k internetu.

HDMI 2.1 pro 4K / 60P / 21:9 / podpora HDCP 2.3

HDMI 2.1, které je zpětně kompatibilní s HDMI 2.0/1.4 a nabízí přenosovou rychlost 48 Gb/s – dvakrát více než předchozí generace. Díky tomu se otevírá potenciál pro přenášení vícenásobných videostreamů, stejně jako podpora pro filmový poměr stran 21:9 (v němž je natočená většina filmů). Plné HDR a podpora HDCP 2.3 poskytuje divákům nejlepší vizuální zážitek.

Přední ochrana proti statické elektřině a přepětí

Základní desky GIGABYTE používají integrované obvody s až třikrát vyššími úrovněmi ochrany vůči ESD v porovnání s tradičními integrovanými obvody. To pomáhá lépe chránit základní desku a její součásti před potenciálními poškozením způsobenými statickou elektřinou. Základní desky GIGABYTE jsou vybaveny speciálními integrovanými obvody přepěťové ochrany, které chrání základní desku a váš počítač před jakýmkoli nárůstem energie, jaké mohou nastat. To pomáhá zajistit, že se počítač vypořádá s případnými nepravidelnými a nekonzistentními přísuny energie.

Špičkové audiokondenzátory

Základní desky GIGABYTE používají špičkové audiokondenzátory Nichicon. Tyto vysoce kvalitní kondenzátory přináší nejkvalitnější zvuk s nejjemnějším rozlišením a nejrealističtější zvukové efekty pro hráče.

Ochrana proti šumu

Základní desky GIGABYTE jsou opatřeny ochranou proti šumu, která v podstatě odděluje citlivé analogové zvukové součásti desky od potenciálního zdroje šumu na úrovni PCB.

Smart Fan 5

S nástrojem Smart Fan 5 si mohou být uživatelé jisti, že si jejich herní počítač vždy zachová svůj vysoký výkon a zůstane přitom dostatečně chlazený. Smart Fan 5 uživatelům umožňuje výměnu jejich konektorů pro ventilátory pro zohlednění rozdílného vlivu teplotních senzorů na různých místech základní desky. A nejen to, se Smart Fan 5 mají k dispozici více hybridních konektorů pro ventilátory, které podporují jak regulaci pomocí napětí, tak PWM, aby si základní deska lépe rozuměla s vodním chlazením.

• 5 teplotních senzorů
• 3 headery pro ventilátory
• Všechny headery aktualizovány pro podporu hybridních ventilátorů
• Interoperabilní ventilátory a senzory
• Intuitivní uživatelské rozhraní pro ovládání ventilátorů

FAN STOP

Dosáhněte ticha. Díky mapě Fan Stop se každý ventilátor zcela zastaví, když teploty klesnou pod stanovenou hranici. Který ventilátor se zastaví, závisí na konkrétním senzoru a teplotě, kterou snímá – vše lze přizpůsobit podle vašeho přání.

Q-Flash Plus

Díky funkci GIGABYTE Q-Flash Plus nemusíte na desku osazovat procesor, paměť ani grafickou kartu, ani vstupovat do nabídky BIOSu, abyste mohli systém BIOS do desky nahrát. Stačí si stáhnout a uložit nový soubor BIOS (přejmenovat na gigabyte.bin) na USB flash disk, poté stisknout tlačítko Q-Flash Plus a je hotovo!

Chipset: AMD A520

Rozměrový formát: Micro ATX Form Factor (244 mm x 205 mm)
Podpora pro procesory: Support for 3rd Generation AMD Ryzen™ processors/ 3rd Generation AMD Ryzen™ with Radeon™ Graphics processors
Patice procesoru: AM4

Pozice na paměti: 2x DDR4 DIMM
Podpora pro paměti:

• 3rd Gen AMD Ryzen™ Processors: Support for DDR4 5000(O.C.) / 4866(O.C.) / 4600(O.C.) / 4400(O.C.) / 4000(O.C.) / 3600(O.C.) / 3333(O.C.) / 3200 / 2933 / 2667 / 2400 / 2133 MHz memory modules
• 3rd Gen AMD Ryzen™ with Radeon™ Graphics processors: Support for DDR4 5000(O.C.) / 4866(O.C.) / 4600(O.C.) / 4400(O.C.) / 4000(O.C.) / 3600(O.C.) / 3333(O.C.) / 3200 / 2933 / 2667 / 2400 / 2133 MHz memory modules

Max.velikost operační paměti: 64 GB
Podpora pro paměti typu: DDR4 (Dual Channel)

• ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules
• non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules
• Extreme Memory Profile (XMP) memory modules

Grafická karta: Integrated in the 3rd Generation AMD Ryzen™ with Radeon™ Graphics processors (na základě CPU)

Zvuková karta:

• Realtek® ALC887 codec

Síťová karta:

• Realtek® GbE LAN chip (1000 Mbit/100 Mbit)

Rozšiřující sloty:

• 1x PCI Express x16 slot, supporting PCIe 3.0 and running at x16
• 2x PCI Express x1 slots, supporting PCIe 3.0

RAID řadič: 0, 1, 10

SATA:

• 4x SATA 6Gb/s connectors

M.2:

• 1x M.2 connector (Socket 3, M key, type 2242/2260/2280 SATA and PCIe 3.0 x4/x2 SSD support)

USB:

• zadní USB porty (celkem 6)
• 4x USB 3.2 Gen 1 ports
• 2x USB 2.0/1.1 ports
• přední USB porty (celkem 6)
• 2x USB 3.2 Gen 1 ports
• 4x USB 2.0/1.1 ports

Interní porty:

• 1x 24-pin ATX main power connector
• 1x 8-pin ATX 12V power connector
• 1x CPU fan header
• 2x system fan headers
• 1x addressable LED strip header
• 1x RGB LED strip header
• 1x M.2 Socket 3 connector
• 4x SATA 6Gb/s connectors
• 1x front panel header
• 1x front panel audio header
• 1x speaker header
• 1x USB 3.2 Gen 1 header
• 2x USB 2.0/1.1 headers
• 1x Trusted Platform Module (TPM) header (2x6 pin, for the GC-TPM2.0_S module only)
• 1x serial port header
• 1x chassis intrusion header
• 1x Clear CMOS jumper

Externí porty:

• 1x PS/2 keyboard/mouse port
• 1x DVI-D port
• 1x HDMI port
• 4x USB 3.2 Gen 1 ports
• 2x USB 2.0/1.1 ports
• 1x Q-Flash Plus button
• 1x RJ-45 port
• 3x audio jacks

BIOS: 1x 128 Mbit flash
