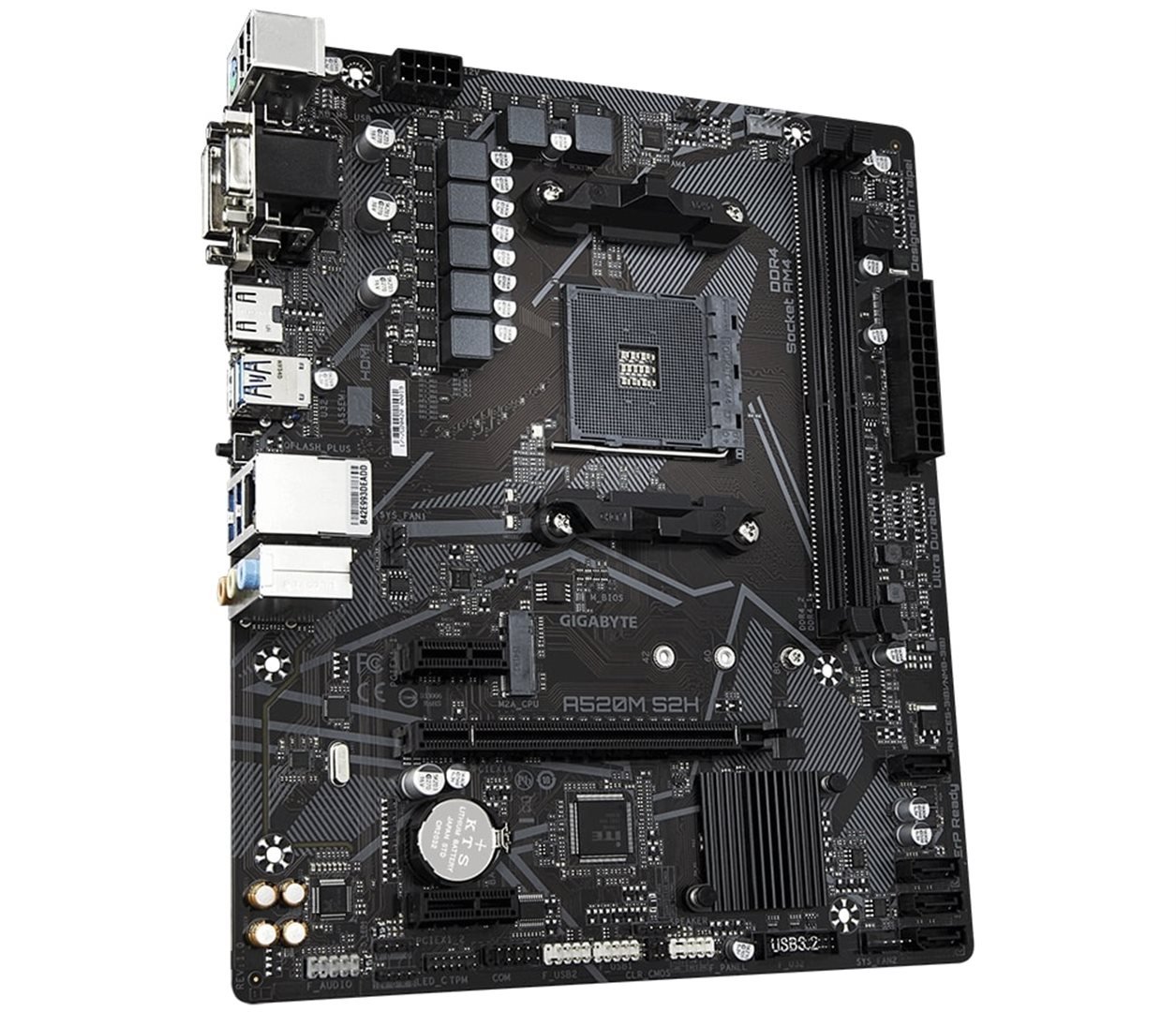

Gigabyte A520M S2H (rev. 1.0)

A520M S2H

Výkon

Základní desky GIGABYTE řady UD využívají návrh s 4+3fázovým čistě digitálním napájením PWM + konstrukci s MOSFETy s nízkým RDS(on) pro podporu 3. generace procesorů AMD Ryzen™, protože nabízejí neuvěřitelně přesné napájení nejnáročnějších a nejcitlivějších komponent a stejně tak umožňují navýšení výkonu a maximální škálovatelnost hardwaru.

NVMe PCIe Gen3 x4 M.2 konektory

Základní desky GIGABYTE se zaměřují na to, aby nadšencům, kteří chtějí maximalizovat potenciál své počítačové sestavy, poskytly technologii M.2.

Exkluzivní herní LAN Realtek 8118

Realtek 8118 LAN je vysoce výkonný a přátelský síťový čip pro hráče, který je vybaven automatickou alokací šířky pásma pro zajištění nejvyšší síťové priority pro hru či aplikaci. Může poskytnout uživatelům nejkomplexnější funkce a nejrychlejší a nejplynulejší zážitky z připojení k internetu.

Přední ochrana proti statické elektřině a přepětí

Základní desky GIGABYTE používají integrované obvody s až třikrát vyššími úrovněmi ochrany vůči ESD v porovnání s tradičními integrovanými obvody. To pomáhá lépe chránit základní desku a její součásti před potenciálními poškozením způsobenými statickou elektřinou. Základní desky GIGABYTE jsou vybaveny speciálními integrovanými obvody přepěťové ochrany, které chrání základní desku a váš počítač před jakýmkoli nárůstem energie, jaké mohou nastat. To pomáhá zajistit, že se počítač vypořádá s případnými nepravidelnými a nekonzistentními přísuny energie.

Špičkové audiokondenzátory a ochrana proti šumu

Základní desky GIGABYTE používají špičkové audiokondenzátory Nichicon. Tyto vysoce kvalitní kondenzátory přináší nejkvalitnější zvuk s nejjemnějším rozlišením a nejrealističtější zvukové efekty pro hráče. Základní desky GIGABYTE jsou opatřeny ochranou proti šumu, která v podstatě odděluje citlivé analogové zvukové součásti desky od potenciálního zdroje šumu na úrovni PCB.

Chlazení

S nástrojem Smart Fan 5 si mohou být uživatelé jisti, že si jejich herní počítač vždy zachová svůj vysoký výkon a zůstane přitom dostatečně chlazený. Smart Fan 5 uživatelům umožňuje výměnu jejich konektorů pro ventilátory pro zohlednění rozdílného vlivu teplotních senzorů na různých místech základní desky. A nejen to, se Smart Fan 5 mají k dispozici více hybridních konektorů pro ventilátory, které podporují jak regulaci pomocí napětí, tak PWM, aby si základní deska lépe rozuměla s vodním chlazením.

Osvětlení

U základních desek A520 je RGB Fusion 2.0 ještě lepší s adresovatelnými LED diodami. RGB Fusion 2.0 nabízí uživatelům možnost ovládání vestavěných RGB a externích RGB / adresovatelných LED světelných pásků pro vyladění jejich PC. RGB Fusion 2.0, který je již vybaven barvami a vzory, je nyní upgradován, aby zlepšil podporu adresovatelných LED. Díky externím adresovatelným LED páskům, kde je každá LED digitálně adresovatelná, mohou uživatelé využít ještě více vzorů, stylů a osvětlení. Základní desky A520 podporují externí 5V adresovatelné LED světelné pásky a až 300 LED světel. RGB Fusion 2.0 s adresovatelnými LED diodami přichází s novými vzory a nejrůznějšími nastaveními.

GIGABYTE BIOS a aplikace

BIOS je pro uživatele nezbytný při úvodním nastavení, aby si základní desku nastavili co nejoptimálněji. Díky novému grafickému rozhraní a snadněji použitelným funkcím se podařilo GIGABYTE inovovat BIOS tak, aby uživatelům přinesl při nastavování jejich nového počítače větší spokojenost.

Chipset: AMD A520

Rozměrový formát: mATX Form Factor (244 mm x 205 mm)
Podpora pro procesory: 3. generaci procesorů AMD Ryzen™ / 3. generaci procesorů AMD Ryzen™ s grafickým adaptérem Radeon™
Patice procesoru: AM4

Pozice na paměti: 2x DDR4 DIMM
Podpora pro paměti:

• 3. generace procesorů AMD Ryzen™: Support for DDR4 5000(O.C.) / 4866(O.C.) / 4600(O.C.) / 4400(O.C.) / 4000(O.C.) / 3600(O.C.) / 3333(O.C.) / 3200 / 2933 / 2667 / 2400 / 2133 MHz memory modules
• 3rd Gen AMD Ryzen™ with Radeon™ Graphics processors: Support for DDR4 5000(O.C.) / 4866(O.C.) / 4600(O.C.) / 4400(O.C.) / 4000(O.C.) / 3600(O.C.) / 3333(O.C.) / 3200 / 2933 / 2667 / 2400 / 2133 MHz memory modules

Max.velikost operační paměti: 64 GB
Podpora pro paměti typu: DDR4

• Dvoukanálová architektura paměti
• Podpora paměťových modulů ECC Un-buffered DIMM 1Rx8/2Rx8
• Podpora paměťových modulů non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16
• Podpora paměťových modulů s XMP profilem (Extreme Memory Profile)

Grafická karta: Integrované ve 3. generaci procesorů AMD Ryzen™ s grafickým adaptérem Radeon

Zvuková karta:

• Kodek Realtek® ALC887

Síťová karta:

• Realtek® GbE LAN čip (1000 Mbit/100 Mbit)

Rozšiřující sloty:

• 1x slot PCI Express x16 s podporou PCIe 3.0 běžící v režimu x16
• 2x PCI Express x1 slots, supporting PCIe 3.0

RAID řadič: 0, 1, 10

SATA:

• 4x konektor SATA 6 Gb/s

M.2:

• 1x M.2 connector (Socket 3, M key, type 2242/2260/2280 SATA and PCIe 3.0 x4/x2 SSD support)

USB:

• zadní USB porty (celkem 6)
• 2x port USB 2.0/1.1
• 4x port USB 3.2 Gen 1
• přední USB porty (celkem 6)
• 2x port USB 3.2 Gen 1
• 4x port USB 2.0/1.1

Interní porty:

• 1x 24-pin hlavní napájecí konektor ATX
• 1x 8pinový ATX 12V napájecí konektor
• 1x konektor pro ventilátor na chladiči procesoru
• 2x konektor pro systémový ventilátor
• 1x konektor pro připojení pásky s adresovatelnými LED
• 1x konektor pro pásky s RGB LED
• 1x konektor M.2 Socket 3
• 4x konektor SATA 6Gb/s
• 1x konektor čelního panelu
• 1x konektor pro audio na předním panelu
• 1x interní konektor USB 3.2 Gen 1
• 2x interní konektory USB 2.0/1.1
• 1x konektor pro Trusted Platform Module (TPM) (2x 6 pinů, pouze pro modul GC-TPM2.0_S)
• 1x interní konektor pro sériový port
• 1x header pro reproduktor
• 1x konektor pro detekci otevření skříně
• 1x propojka Clear CMOS

Externí porty:

• 1x port PS/2 pro klávesnici/myš
• 1x port D-Sub
• 1x port DVI-D
• 1x port HDMI
• 4x port USB 3.2 Gen 1
• 2x port USB 2.0/1.1
• 1x port RJ-45
• 1x tlačítko Q-Flash Plus
• 3x audio jack

BIOS: 1x 128 Mb Flash, AMI UEFI BIOS
