Komplexní systém pro testování materiálů

Materiály lze namáhat v tahu, tlaku i ohybu a tím sledovat základní materiálové vlastnosti, tažnost, modul pružnosti či Youngův modul. Díky rozšířenému složení tato sada umožňuje také provést 3 a 4 bodové ohybové zkoušky pro různé materiály. Lze také provádět střih I-nosníků ze sad mostních a mechanických konstrukcí.

Trhačka měří sílu pomocí tenzometru s rozsahem do 7100 N. Posun je měřen pomocí optického kodéru. Vlastní konstrukce trhačky je zároveň dostatečně robustní i lehká (trhačka má hmotnost pouhých 9 kg), takže s ní lze pracovat na obyčejném stole. Přitom studenti obdrží stejné výsledky jako u přístrojů mnohem složitějších, jak na obsluhu, tak i na prostorové nároky.

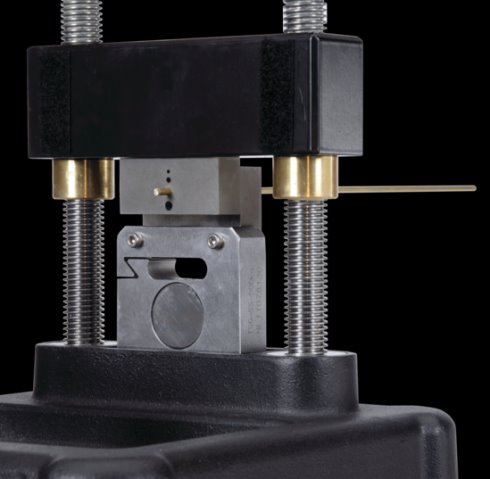

Stroj na zkoušení materiálů má vestavěný snímač silového zatížení (tenzometrický) schopný měřit až 7100 N a modul optického kodéru, který měří protažení (či zkrácení) zatíženého vzorku. Student pomocí ruční kliky a převodovky zvedá nebo snižuje zátěžovou hlavu, ve které je upnut jeden konec vzorkového materiálu. Druhý konec se upíná přímo do tenzometrického prvku.

Trhačka má datový výstup třídy PASPORT. Tento se zapojí do libovolného PASCO PASPORT rozhraní a pak mohou být v reálné čase zaznamenávána, zobrazována a analyzována data ze senzorů síly i posunutí. Datová analýza se realizuje softwarem PASCO Capstone.

Výhody

• Levné vzorky i vlastní provoz trhačky
• Lze umístit na desku obyčejného stolu, šetří laboratorní prostor
• Snadné nastavení a kalibrace
• Minimální údržba
• V software PASCO Capstone lze synchronizovat videozáznam z testování materiálu s daty a následně je přehrát zpomaleně
• Pohon na ruční kliku studentům pomůže „na vlastní kůži“ pocítit postupné změny v chování materiálu
• Využívá software Capstone s mnoha analytickými funkcemi (prokládání dat fitovacími křivkami apod.)

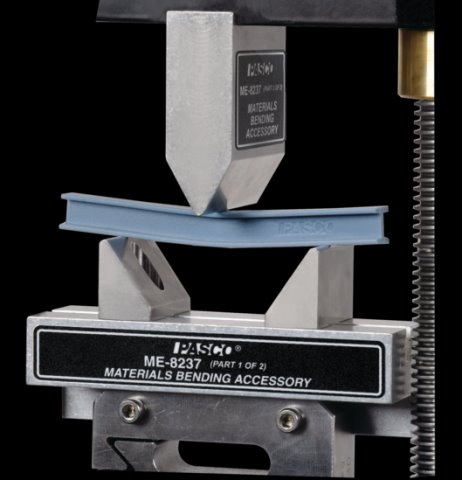

• 3 a 4 bodové ohybové zkoušky pro různé materiály
• Střih tyčí ze strukturálních sad

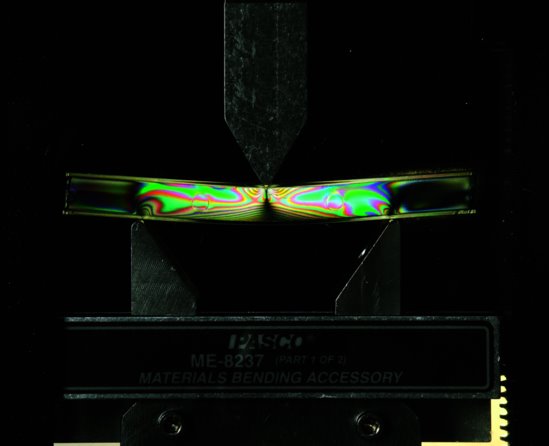

• Sledování Krystalizace kmenů polymerů a stresových čar uvnitř fotoelastických vzorků

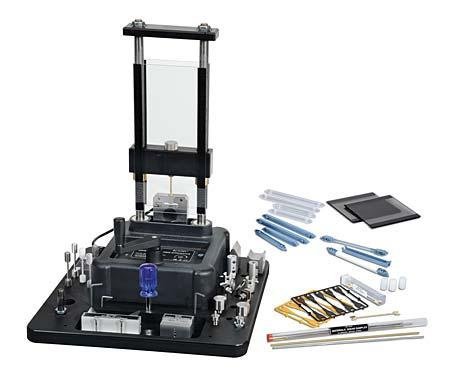

Sada obsahuje

• 1x trhačka
• 1x kalibrační tyč
• 1x bezpečnostní štít
• 10x ocelový tahový vzorek (ME-8243)
• 10x hliníkový tahový vzorek (ME-8231)
• 10x mosazný tahový vzorek (ME-8232)
• 10x žíhaný ocelový tahový vzorek (ME-8233)
• 10x akrylový tahový vzorek (ME-8234)
• 10x polyetylenový tahový vzorek (ME-8235)
• 1x ohýbací příslušenství (ME-8237)
• 1x čtyřbodová kovadlina (ME-8249)
• 1x příslušenství pro fotoelasticitu (ME-8241)
• 1x střižné příslušenství (ME-8239)

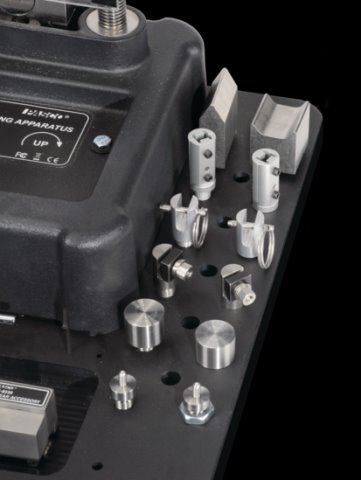

• 1x základna pro uložení materiálů (ME-8229)
• 1x přípravek pro upevnění nosníků struktur (ME-8242)
• 1x tenké I-nosníky (ME-7012)
• 1x sada náhradních dílů Cast Beam (ME-6983)
• 1x kompresní příslušenství (ME-8247)
• 1x přípravky pro upevnění plochých testerů (ME-8238)
• 1x ploché zátěžové testery - plastové (AP-8222)
• 1x ploché zátěžové testery - kovové (AP-8223)

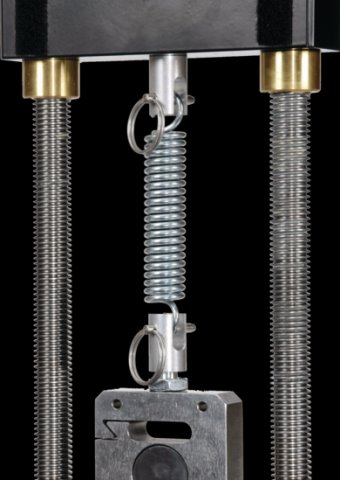

• 1x přípravek pro uchycení pružin a jiných vzorků Clevis Grip (ME-8245)
• 1x adaptér 10-32 (ME-8246)
• 1x rozhraní AirLink (PS-3200)
• 1x analytický software, licence pro jednoho uživatele PASCO Capstone (UI-5401)

Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
