Základní sada elektrických obvodů

Budete-li pracovat s našimi obvodovými moduly, vyhnete se „klasickému“, nepřehlednému zmatku elektrických vodičů. Naše obvodové bloky totiž umožňují studentům sestavit obvod přesně v té podobě, kterou má schématické zapojení, což posiluje koncepční porozumění obvodům jako takovým.

Moduly součástek a vodičů se mechanicky spojují a následně se ještě vodivě propojí pomocí kovové spojky, která jednak symbolicky zdůrazňuje, že bylo provedeno elektrické spojení, a zároveň umožňuje snadné měření napětí či proudu kdekoli v obvodu (na spojku lze připojit čidlo ampérmetru či voltmetru). Moduly jsou zcela samostatné a obvod z nich může být sestaven kdekoli – žádný speciální povrch lavice k tomu není zapotřebí.

K dispozici jsou dvě různé sady modulárních obvodů.

EM-3535 Základní sada elektrických obvodů. Tato základní sada je levnější, úvodní sadou s menším počtem komponent. Bezdrátový senzor napětí a modul bezdrátového senzoru el. proudu nejsou součástí dodávky.

EM-3536 Rozšířená sada elektrických obvodů. Obsahuje více komponent, včetně bezdrátových proudových a napěťových senzorů a umožňuje širší spektrum činností.

V obou sadách můžete pro měření napětí a proudu využít buďto běžného multimetru, nebo použít právě PASCO bezdrátové senzory, které lze propojit se softwarem PASCO, a díky sběru a analýze dat získat hlubší koncepční zkušenost a vhled do problematiky elektrických obvodů.

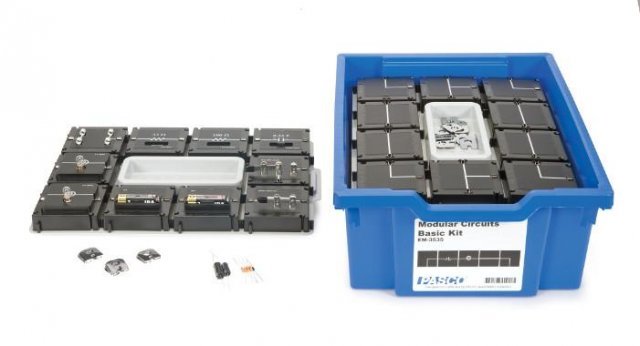

Sada EM-3535 obsahuje:

• 4x modul přímý „I“ vodič
• 2x modul „T“ vodič
• 4x modul rohový „L“vodič
• 30x propojky
• 2x modul žárovky (s žárovkou)
• 2x držák baterií
• 2x baterie AA
• 1x modul SPST (spínač)
• 1x spínací modul SPDT (přepínač)
• 1x 0,33 F kondenzátorový modul
• 1x 33 ? rezistorový modul
• 1x 100 ? rezistorový modul
• 1x pružinový klip, do kterého lze umístit následující součástky (tyto jsou součástí sady)
• 2x rezistor 1000 ?
• 2x rezistor 330 ?
• 1x kondenzátor 100 µF
• 1x kondenzátor 330 µF

1x dioda
1x úložný box Gratnells®

Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
